型號：
技術參數：

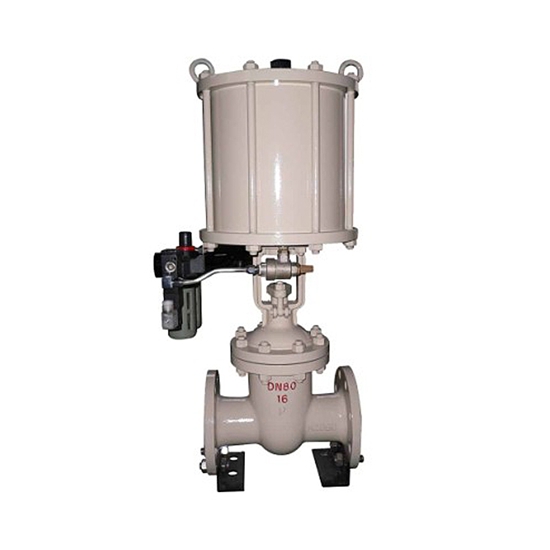

Z641H氣動閘閥允許泄漏量達到10-8×KV。使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm.閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要；閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。
Z641H氣動閘閥特點：
1.氣動閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。閘閥采用金屬接觸式獨特結構、動作可靠，具有非常高的切斷性能，比常規的切斷閥優勢。允許泄漏量達到10-8×KV。使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm.閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要。
2.閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。
Z641H氣動閘閥選用材料:
1.閥體、閥蓋：ZG230-450閥板：1Cr18Ni9Ti堆焊司太萊合金閥桿：1Cr18Ni9Ti閘板：1Cr18Ni9Ti堆焊司太萊合金氣缸：無縫鋼管活塞：鑄鋁合金密封圈：耐油O型橡膠
2.墊料：聚四氟乙烯，柔性石墨
Z641H氣動閘閥主要技術參數:
| 公稱通徑DN(mm) | 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |||
| 額定流量系數KV | 170 | 270 | 510 | 940 | 1400 | 2200 | 3500 | 8500 | 9600 | 13000 | 17000 | 55000 | 27000 | 38000 | |||
| 公稱壓力PN(MPa) | 1.66.4 | ||||||||||||||||
| 活塞直徑D(mm) | 120 | 160 | 280 | 360 | 420 | 540 | |||||||||||
| 操作壓力P(MPa) | 0.3~0.5 | ||||||||||||||||
| 介質溫度t(℃) | 標準：-20~250高溫：250~500低溫：-196~-20 | ||||||||||||||||
| 允許泄漏量 | 10-8×KV | ||||||||||||||||
| 流量特性 | 近似直線 | ||||||||||||||||
| 動作方式 | 繼續、連續（配閥門定位器） | ||||||||||||||||
