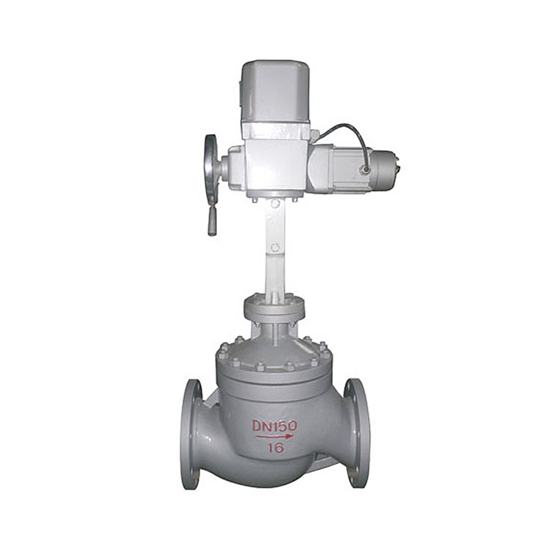

ZAZP電動單座調節閥

關注次數：

型號：ZAZP

技術參數：

ZAZP系列電動直通單座調節閥由DKZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。

ZAZP系列電動直通單座調節閥由DKZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。該產品具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用電力、冶金、化工、輕紡等工業自動控制系統中。

電動調節閥主要零件材料:

閥體材料	材料牌號	公稱壓力（MPa）	適用溫度范圍（℃）
閥體材料	材料牌號	公稱壓力（MPa）	常溫型	散熱型
鑄鐵	HT200	1.6	-20~200	-
鑄鋼	ZG230~450	4.0，6.4	-40~250	-40~450
鑄不銹鋼	ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti	4.0，6.4	-40~250	-60~450

電動單座調節閥主要技術參數

公稱通徑DN（mm）	G3/4″							20				25	32	40		50	65	80	100	125	150	200
閥座直徑DN（mm）	3	4	5	6	7	8		10	12	15	20	26	32	40		50	66	80	100	125	150	200
額定流量系數Kv	0.08	0.12	0.2	0.32	0.5	0.8		1.2	2	3.2	5	8	12	20		32	50	80	120	200	280	450
流量特性	直線							直線、等百分比
公稱壓力PN（MPa）	10							1.6，4.0，6.4
連接型式	管螺紋連接G3/4							法蘭連接：PN1.6按JB79-59標準； PN4.0按JB79-59標準
配用執行機構型號	DKZ-310							DKZ-310				DKZ-310					DKZ-410			DKZ-410
出抽推力（N）	4000							4000				4000					6400			6400
行程L（mm）	10						10					16			25		40			60
全行程時間（S）	8							8				12.5			20		32			50
作用方式	電開式（K）常用；電關式（B）
輸入信號	0~10mA 4~20mA DC
供電電源	220V；50~60Hz
固有可調比R	30：1

電動單座調節閥主要技術性能指標

項目	技術性能指標
基本誤差%	≤±5
回差%	≤3
死區%	≤5
泄漏量	0.01%×閥額定容量
額定流量系數誤差%	≤±10；當KV≤6.3時，為≤±15

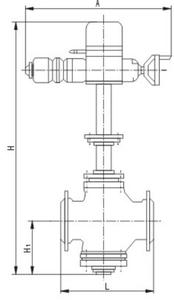

電動單座調節閥相關結構圖介紹：

訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
