YST665Y氣動Y型疏水閥501

產品簡述

ZMQSY系列氣動薄膜Y型疏水閥 是本公司根據熱電廠設備疏水而專業設計生產的新一代蒸氣疏水閥，該產品接近直線的流通設計，減小流阻，二次節流原理，減少沖蝕，提高壽命。閥芯、閥座采用整體硬質合金，關閉內漏〈=VI級，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃，易爆場合使用，根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此它廣泛應用于火電廠等行業的遠程控制。
本產品由正作用和反作用之分，其公稱通徑等級DN（MM）由20~100；公稱壓力等級PN由150lb（2。0MPa）等多個等級之分；氣源壓力（MPa）0。14-0。4；信號范圍Pr（KPa）20-100；40-200；泄漏量幾乎近似于0泄漏該產品的有多種規格可供選擇。

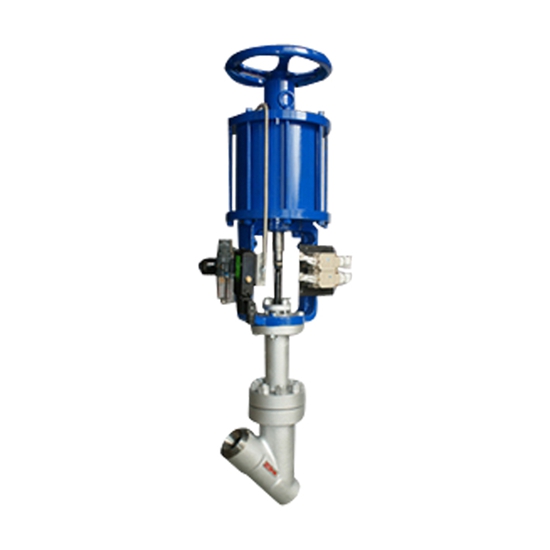

ZMQSY型氣動薄膜Y型疏水閥；該閥門由新系列氣動薄膜執行機構和Y型疏水閥二部分組（圖1）Y型疏水閥是具有特殊結構的調節閥體二端為焊接式，適用于特定的配管。
執行機構有正、反二種作用形式；當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式。當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成開式。
其原理：
當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。

ZMQSY系列氣動薄膜Y型疏水閥規格和技術參數：
公稱通徑DN 20 25 32 40 50 65 80 100
流量系數 5 8 12 17 29 43 70 100
額定行程 16 25 40
膜片有效面積 280 400 600
公稱壓力 150LB(2.0MPa）--1500LB(25.0MPa)
工作溫度 -445
信號范圍 20-100 40-200
起源壓力 0.14-0.04
允許泄漏量 小于VI級
接管螺紋 M10X1 M16X1.5
