ZSHOF氣動襯氟球閥ZSHOF

關注次數：

型號：

技術參數：

ZSHOF氣動襯氟球閥ZSHOF主要零件材料:
閥體:鑄鐵、鑄鋼、不銹鋼
閥芯:不銹鋼+聚四氟依稀(F46)
閥座:聚四氟依稀(F46)
閥桿:2Cr13
填料:柔性石墨、聚四氟依稀

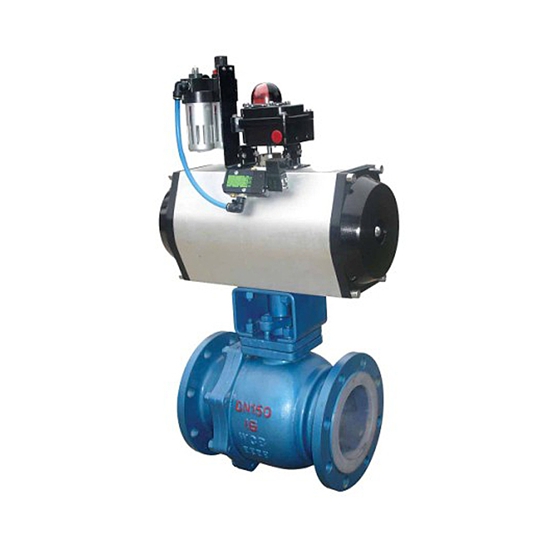

ZSHOF氣動襯氟球閥ZSHOF是采用氣動執行器與襯氟球閥組成，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。氣動襯氟球閥可作開關或調節之用，耐腐蝕氣動球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑氣動襯氟球閥提供超大的流量，并可用于掃線清洗或隔離輸送的管道。
耐腐蝕氣動球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

主要技術參數:
閥體及內件:
閥體形式:兩段式鑄造閥體(內襯四氟)
公稱通徑:DN15～DN400
公稱壓力:PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準:GB、JB、HG、JIS、ANSI、DIN
連接形式:法蘭式
壓蓋型式:螺栓壓緊式
適用溫度:-40～+180℃
球體形式:"O"型全襯氟球體
流量特性:近似快開特性
密封填料:V型聚四氟乙烯填料、柔性石墨填料等

執行機構:
執行器型號:GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力:0.4～0.7MPa
氣源接口:G1/4"、G1/8"、G3/8"、G1/2"
環境溫度:-30～+80℃
作用形式:單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件:定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

主要零件材料:
閥體:鑄鐵、鑄鋼、不銹鋼
閥芯:不銹鋼+聚四氟依稀(F46)
閥座:聚四氟依稀(F46)
閥桿:2Cr13
填料:柔性石墨、聚四氟依稀
支架:鑄鐵、鑄鋼、不銹鋼
聯軸器:25、35、45
