氣動調節閥閥門定位器選型指南

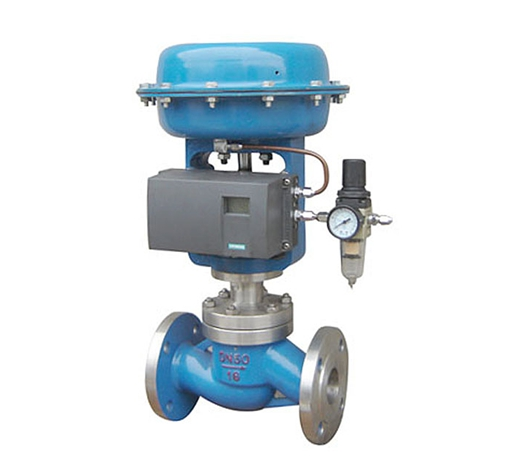

調節閥定位器是調節閥的主要附件，通常與氣動調節閥配套使用，它接受調節器的輸出信號，然后以它的輸出信號去控制氣動調節閥，當調節閥動作后，閥桿的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位系統。在眾多的控制應用場合中，閥門定位器是調節閥重要的附件之一。尤其是對于某個特定的應用場合，如果要選擇一個適用的閥門定位器，那么就應注意考慮下列因素：

閥門定位器能否實現“分程(Split_ranging)”實現“分程”是否容易、方便?具備“分程”功能就意味著閥門定位器只對輸入信號的某個范圍 (如：4～12mA或0.02～0.06MPaG)有響應。因此，如果能“分程”的話，就可以根據實際需要，只用一個輸入信號實現先后控制兩臺或多臺調節閥。

定位器的零點和量程的調校是否容易、方便?是不是不用打開盒蓋就可以完成零點和量程的調校?但值得注意的是：有時候為了避免不正確的(或非法的)操作，這種隨意就可進行調校的方式需要被禁止。

閥門定位器的零點和量程的穩定性如何?如果零點和量程容易隨著溫度、振動、時間或輸入壓力的變化而產生漂移的話，那么閥門定位器就需要經常地被重新調校，以確保調節閥的行程動作準確無誤。

閥門定位器的精度在理想工況下，對應某一輸入信號，調節閥的內件(TrimParts,包括球體/閥芯、閥桿、閥座等)每次都應準確地定位在所要求的位置，而不管行程的方向或者調節閥的內件承受多大的負載。

閥門定位器對空氣質量的要求如何?由于只有較少數供氣裝置能提供滿足ISA標準(有關儀表用空氣質量的標準：ISA標準F7.3)所規定的空氣，因此，對于氣動(或電-氣)閥門定位器，如果要經受得住現實環境的考驗，就須能承受相應數量的塵埃、水汽和油污。

零點和量程的標定兩者是相互影響還是相互獨立?如果相互影響，則零點和量程的調校就需要花費更多的時間，這是因為調校人員須對這兩個參數進行反復調整，以便逐步地達到準確的設定。

閥門定位器是否具備“旁路”，可允許輸入信號直接作用于調節閥?這種“旁路”有時可簡化或者省去執行機構裝配設定的校驗，如：執行機構的“支座組件設定”和“彈簧座負載設定”――這是因為在許多情況下，一些氣動調節器的氣動輸出信號與執行機構的“支座組件設定”是吻合匹配，用不著對其再進行設定另外，具備“旁路”有時也可允許在線的對閥門定位器進行有限度的調?；蚓S修維護。

閥門定位器的作用是否快速?空氣流量(Airflow)愈大(閥門定位器不斷的比較輸入信號和閥位，并根據它們之間的偏差，調節其本身的輸出。如果閥門定位器對這種偏差響應快速，那么單位時間里空氣的流動量就大)，調節系統對設定點和負載變化的響應就愈快――這意味著系統的誤差(滯后)愈小，控制品質愈好。

閥門定位器的頻率特性是什么?一般來說，頻率特性愈高，控制性能就愈好。但須注意：頻率特性應采用穩定的實驗方法而非理論方法來確定，并且在評估測定頻率特性時，應將閥門定位器和執行機構合并起來考慮。

閥門定位器的Z大額定供氣壓力是多少?例如：有些閥門定位器的Z大額定供氣壓力只標定為501b/in2(即：50psi,lpsi=0.070kgf /cm2≈6.865kPa)，如果執行機構的額定操作壓力高于501b/in2，那么閥門定位器就成了執行機構輸出推動力的制約因素。

當調節閥與閥門定位器裝配組合后，它們的定位分辨率(PositioningResolution)如何?這對調節系統的控制品質有非常明顯的作用，因為分辨率越高，調節閥的定位就越接近理想值，因調節閥過調而造成的波動變化就可以得到扼制，從而Z終達到限制被調節量周期性變化的目的。

閥門定位器的正反作用轉換是否可行?轉換是否容易?有時這個功能是必要的。例如，要把一個“信號增加――閥門關”的方式改為“信號增加――閥門開”的方式，就可使用閥門定位器的正反作用轉換功能。

閥門定位器內部操作和維護的復雜程度如何?眾所周知，部件越多，內部操作結構越復雜，對維護(修)人員的閥門技術培訓就越多，而且?guī)齑娴膫淦穫浼驮蕉唷?/p>

閥門定位器的穩態耗氣量這個參數對于某些工廠裝置很關鍵，而且可能是一個限制因素。

當然，在評價和選用閥門定位器時，其他因素也應考慮。譬如：閥門定位器的反饋連桿機構要能真實的反應閥芯的位置；另外，閥門定位器須堅固耐用，具備抗環境保護和防腐能力，而且安裝連接簡易方便。
