調節閥現在可以說是使用非常廣泛的一種閥門裝置了，其型號多種多樣，可以在各個方面滿足用戶的需求，受到大家的熱烈吹捧。大家可能對調節閥有一些的了解，但是我這里有一些關于調節閥的冷知識來告訴大家哦。

在過程控制領域，通常會使用調節閥作為流量、壓力、溫度和液位等過程量的操作設備。調節閥由執行機構和閥體兩部分構成，與各種輔助設備(如定位器、電磁閥、升壓器、速度控制器、鎖閉閥等)組合使用可以實現多種功能。

執行機構

根據操作信號以及驅動源消失時的動作方向和流量特性，執行機構和閥體可以有多種不同的結構，此處僅對其中具有代表性的結構進行說明。

調節閥執行機構有氣動式、電動式及電液聯動式，氣動式裝置又分為隔膜式及氣缸式。根據操作信號和驅動源消失時的動作不同，執行機構有正向型、逆向型、無定向型和保持型。正向型在操作信號和驅動源消失時閥門軸會上升，而逆向型則會下降。

閥體

調節閥閥體種類多于驅動裝置種類，根據閥門類型、口徑大小和流體條件進行選擇。有角形閥、三通閥、隔膜閥、閘閥、蝶閥、球閥、偏心旋轉閥等。

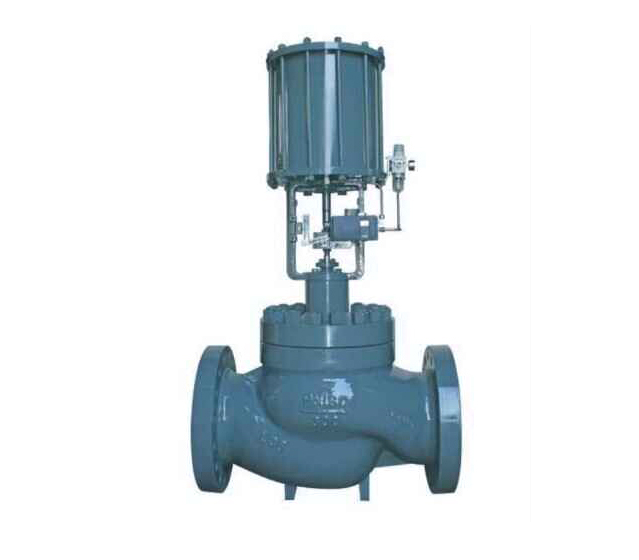

球形閥是常見的類型。將氣壓控制信號傳輸給執行機構，即氣缸式或隔膜式氣動執行機構，使閥桿上下動作。

調節閥的流量特性

調節閥流量特性主要有直線、等百分比、快開和拋物線四種流量特性。

安裝在實際的控制過程中時，閥門差壓會隨流量的變化而變化。即小流量時配管部分的壓力損失較小，閥門差壓會變大，而流量大時閥門差壓變小。這種有別于固有特性的閥門特性稱為有效的流量特性。

閥動作包括正動作、逆動作、保持型動作3種方式。隔膜式和氣缸式等氣動式驅動的正動作方式是通過氣壓信號的增加使閥門關閉的方法，又稱為“AIR TO CLOSE”。逆動作方式是通過氣壓信號增加使閥門開啟的方法，又稱為“AIR TO OPEN”或“AIRLESS TO CLOSE”。電操作信號可通過定位器轉換為氣壓信號。操作信號中止或空氣源中斷及停電時，請考慮程序的安全性、合理性選擇閥門關閉或開啟。
