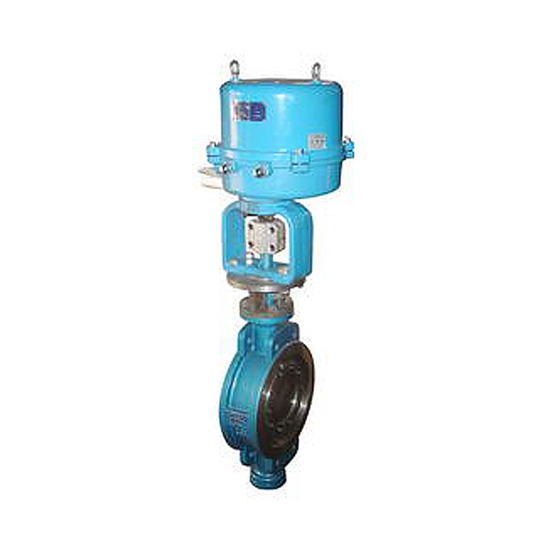

ZDRW電動調節蝶閥

關注次數：

型號：

技術參數：

ZDRW電動調節蝶閥采用多層次密封的長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

電動蝶閥概述

電動高性能調節、切斷蝶閥是采用多層次密封的長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工不錯，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
電動蝶閥特點
本系列蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

電動蝶閥生產制造采用標

設計標準	GB/T12238-1989、JB/T8527-1997、GB/T4213-2008
法蘭連接尺寸	JB/T79.1(2)-94、GB/T9113.1(2)-2000
結構長度	GB/T12221-2005
壓力試驗	GB/T13927-1992;JB/T9092-1999

電動蝶閥主要技術參數

公稱通徑（DN）	50	65	80	100		125	150	200	250	300	350	400	450	500	600	700	800
流量系數 (CV)	95	175	270	375		740	1400	2100	3250	4680	6200	8100	11000	15800	21000	29000	38000
轉角(α°)					90°
工作電壓					220VAC、380VAC
工作溫度范圍℃					-40~250
輸入信號					4~20mADC、220VAC、24VDC
公稱壓力（MPa）					1.6、4.0、6.4
連接形式及標準					對夾式、法蘭式
閥體材料					ZG25、304、316、316L
閥芯材料					304、316、316L
閥座材料					304、316、F4
流量特性					近似等百分比
泄漏等級					V、VI

電動蝶閥執行機構
3610R系列電動執行器，是以AC220單相交流電源作為驅動電源，接受來自DCS、PLC系統或調節儀表操作器的DC4~20mA、DC0~10mA或DC1~5V控制信號的全電子式執行機構，該執行機構具備動作切換功能以及開度信號功能和手動等功能。大口徑蝶閥一般采用380VAC電動執行器，國內品牌如上海澳托克，揚州電力，天津二通等；國外品牌有英國羅托克、法國伯納德、德國西博思(西門子)等。

電動蝶閥外形尺寸及重量

單位：mm

公稱通徑	結構長度L		外形尺寸		連接尺寸PN1.6MPa			參考重量
DN	法蘭式	對夾式	H	H	D	D1	Z-d	（kg）
50	108	43	112	530	165	125	4-18	19
65	112	46	115	530	185	145	4-18	22
80	114	49	120	565	200	160	8-18	25
100	127	56	138	600	220	180	8-18	28
125	140	64	164	640	250	210	8-18	43
150	140	70	185	705	285	240	8-22	50
200	152	71	200	775	340	295	12-22	64
250	165	76	243	945	405	355	12-26	99
300	178	83	250	1070	160	410	12-26	130
350	190	92	280	1140	520	470	16-26	188
400	216	102	305	1210	580	525	16-30	270
450	222	114	350	1335	640	585	20-30	350
500	229	127	380	1415	715	650	20-33	375
600	267	154	445	1605	840	770	20-36	560
700	292	165	480	1844	910	840	24-36	610
800	318	190	530	2040	1025	950	24-39	880

電動蝶閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數
1、公稱通徑、額定流量系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性）
3、閥作用形式(電-關式或電-開式）
4、流量特性
5、閥前、閥后壓力
6、閥體、閥芯材料
7、輸入信號
8、是否帶附件，說明附件型號，以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口、配管；
5、真空條件下使用；
6、指定涂層顏色
7、特殊介質（氧氣、氯氣、氫氣）；
8、使用不銹鋼連接件；
三、若已經由設計單位選定我公司的產品型號，請按型號直接向我公司銷售部訂購.
四、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的廠家為您審核把關.
