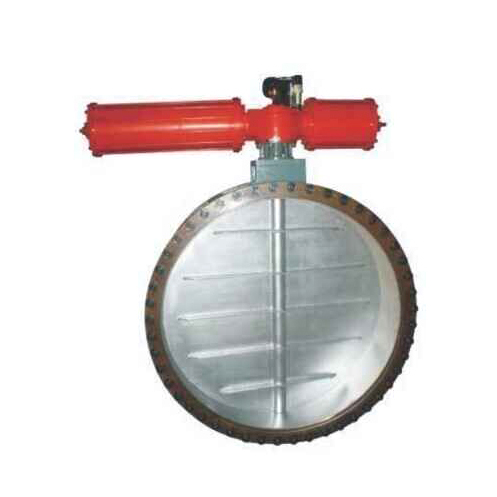

XB600系列低負載蝶閥

閥門類型:低負載蝶閥
口徑范圍:DN50一DN2000
壓力范圍:PN2.5一PN10, ANSI 150
溫度范圍:-29一+600℃
泄漏等級:2%（開放式）、0.4%(斜板式）
主體材質:Q235、 304、316等
驅動裝置:氣動、電動

低負載蝶閥實際使用情況分析：

低負載調節蝶閥用于介質的調節時其密封性能要求與金屬密封蝶閥有一定的差別。作為管網含塵煙氣控制設備處于關閉位置仍留有一定間隙不會影響管路開度調節達到爐壓的自動控制。低負載蝶閥與金屬密封蝶閥流體特性相似，蝶閥開度與流量之間的關系基本上呈線性比例系。如果用以控制流量其流量特性與配套管路的流阻系數有密切關系。如兩條管道安裝閥門口徑和形式完全相同而管道損失系數不同，閥門的流量差別就會相差很大。如果閥門處于節流幅度較大的狀態，蝶板處于中間開度時關閉過程中，蝶板上下兩側可以形成完全不同的狀態。一側蝶板前端順介質流向而動，另一側則逆介質流向而動。因此一側閥體與蝶板形成似噴嘴形開口，另一側則類似節流孔形開口。噴嘴側比節流側流速快的多，而節流側一面往往會產生負壓。所以低負載蝶閥水平安裝時應將噴嘴側放在管道的下部，可以避免管道閥門連接處灰堵現象的發生。
