V230系列自力式壓力調節閥

閥門類型:V230系列進口自力式壓力調節閥
口徑范圍:DN15一DN400
壓力范圍:PN16一PN100, ANSI 150一ANSI600
溫度范圍:-40一+350t
泄漏等級:ANSI B16.104 IV, ANSI B16.104 VI
主體材質:WCB, WC6, WC9, CF8, CF8M等
驅動裝置:自動

自力式壓力調節閥是一個新的調節閥種類。相對于手動調節閥，它的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外部動力。應用實踐證明，在閉式水循環系統（如熱水供暖系統、空調冷凍水系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。

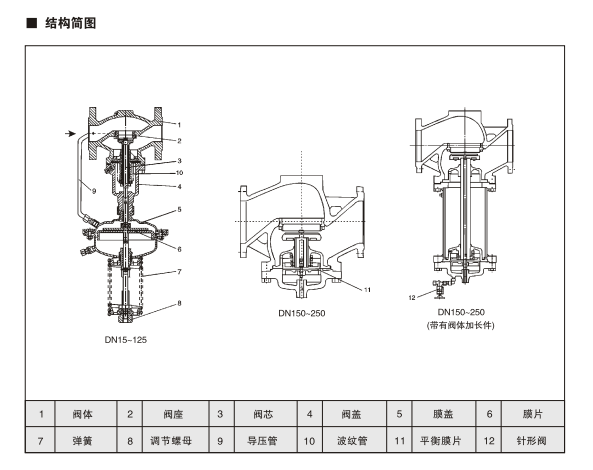

工作原理
工藝介質的閥前壓力P1經過閥芯、閥座的節流后變?yōu)殚y后壓力P2,同時P2通過控制管戰輸入到執行器的上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯。閥座的相對位置，控制閥后壓力。當閥后壓力P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯向閥座方向移動，直到頂盤的作用力與彈簧反作用力相平衡為止。這時，閥芯與閥座之間流通面積減小，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這就是閥后壓力調節時的工作原理。當需要改變閥前壓力P2的設定值時，可調整調節螺母。
