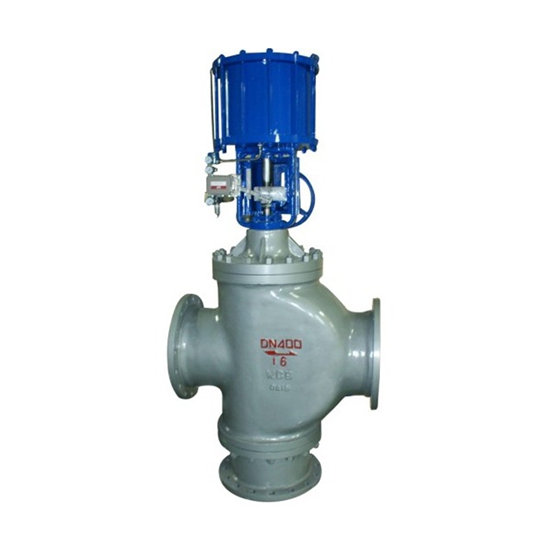

ZMAX氣動大口徑三通分流調節閥

關注次數：

型號：ZMAX

技術參數：

ZMAX氣動大口徑三通分流調節閥具有結構緊湊、里呈輕、動作靈敏、壓降損失小、允許壓新式高、閥容呈大、流呈特性準確和維護方便等優點，可用于各種不同的的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他各行業的自動化控制。

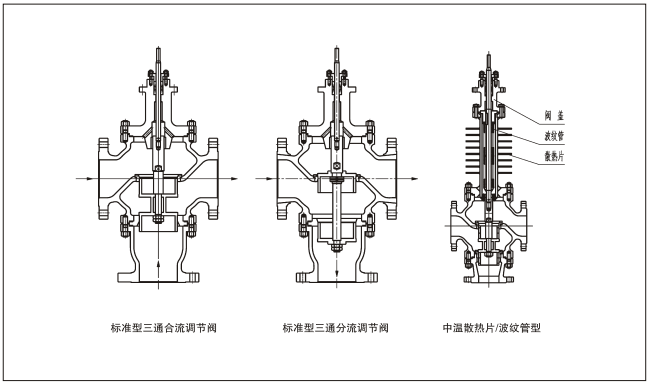

ZMAX(Q)系列薄膜三通大口徑氣動調節閥采用雙閥芯上下導向結構，配用多彈簧執行機構，閥體為四通結構，即一進二出（分流型），二進一出（合流型），從而達到流體混合升溫或降溫作用，或流體不等呈分流，滿足不同工況的使用要求。該閥體具有結構緊湊、里呈輕、動作靈敏、壓降損失小、允許壓新式高、閥容呈大、流呈特性準確和維護方便等優點，可用于各種不同的的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他各行業的自動化控制。
該閥有合（分）流普通型、合（分）流高溫型等多種型式。產品公稱壓力等級有戶PN1.6、4.0、6.4；閥體公稱通徑范圍DN25~400；泄漏等級有II級、IV級；流呈特性為直線和等百分比。多種品種規格可供選擇。

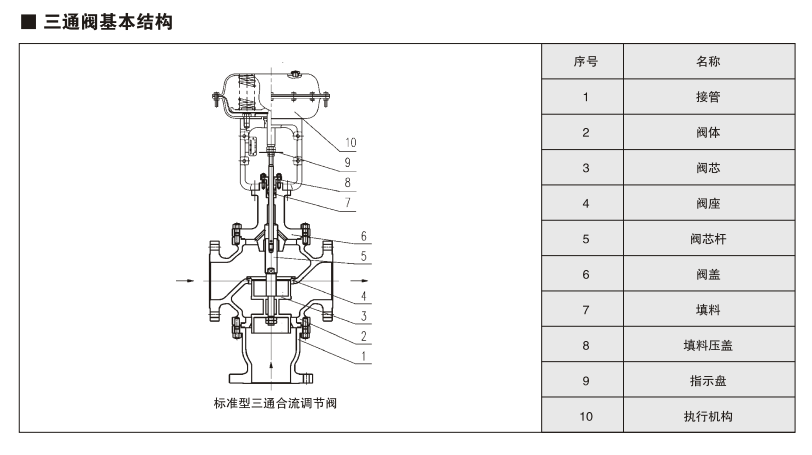

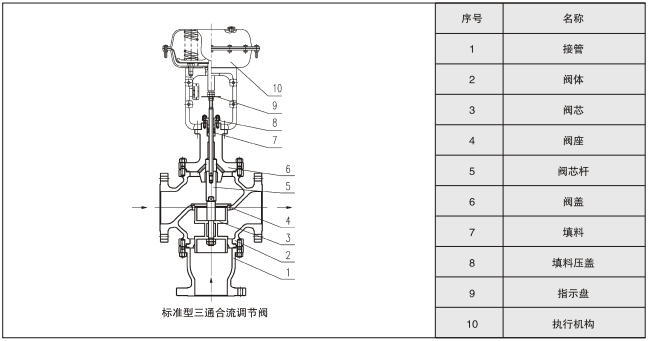

氣動壓力大口徑調節閥主要零件常用材料

名稱	材質
閥體	ZG230-450、ZG0Cr18Ni9
閥芯閥座	0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊
閥桿	0Cr18Ni9、2Cr13
推桿	0Cr18Ni9、2Cr13
彈簧	60Si2Mn
波紋管	0Cr18Ni9
波紋膜片	夾增強尼龍織物丁腈橡膠
膜蓋	A3、0Cr18Ni9
墊片	0Cr18Ni9、石墨纏繞墊片（V6590)、F4
填料	PTFE、柔性石墨

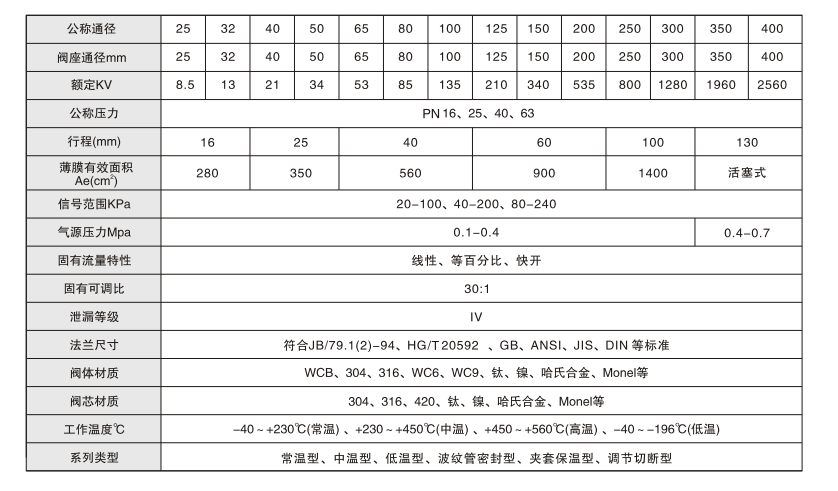

氣動壓力大口徑調節閥主要技術參數

公稱通徑	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座通徑mm	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定KV	8.5	13	21	34	53	85	135	210	340	535	800	1280	1960	2560
公稱壓力（MPa）	1.6、2.5、4.0、6.4
行程	16		25		40			60			100		130
薄膜有效面積Ae （cm2）	280		350		560			900			1400		活塞式
信號范圍KPa	20-100、40-200、80-240
氣源壓力MPa	0.1-0.4												0.4-0.7
固有流量特性	線性、等百分比、快開
固有可調比	30:1
泄漏等級	III、IV
法蘭尺寸	符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等標準
閥體材質	WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等
閥芯材質	304、316、420、鈦、鎳、哈氏合金、Monel等
工作溫度℃	-40~+230℃（常溫）、+230~+450℃（中溫）、+450~+560℃（高溫）、-40~-196℃（低溫）
系列類型	常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型

氣動壓力大口徑調節閥主要性能指標

序號	項目		性能指標
			不帶定位器	帶定位器
1	基本誤差（%）		±5	±1
2	回差<（%）< td="">		3	1
3	四區<（%）< td="">		3	0.4
4	始終點偏差<（%）< td="">	始點（%）	±5	±1
		終點（%）	±2.5
5	額定行程偏差<（%）< td="">		±2.5
6	允許泄漏量（1/h）		10-3 * 閥額定容量
7	額定流量系數偏差<（%）< td="">		±10
8	固有流量特性		符合IEC534-1和GB/T4213-92中規定的斜率偏差要求

注：本產品性能符合GB/T4213—2008

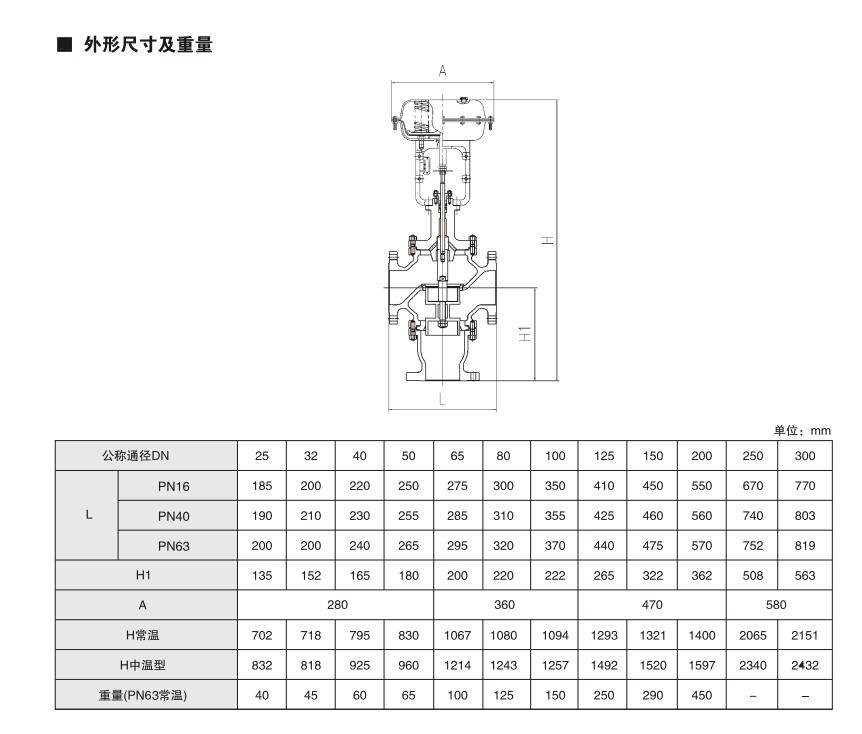

公通通徑DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300
L	PN1.6MPa	185	200	220	250	275	300	350	410	450	550	670	700
	PN4.0MPa	190	210	230	255	285	310	355	425	460	560	740	803
	PN6.4MPa	200	200	240	265	295	320	370	440	475	570	752	819
H1		135	152	165	180	200	220	222	265	322	362	508	563
A		280				360			470			580
H常溫		702	718	795	830	1067	1080	1094	1293	1321	1400	2065	2151
H中溫型		832	818	925	960	1214	1243	1257	1492	1520	1597	2340	2432
重量（PN64常溫）		40	45	60	65	100	125	150	250	290	450	-	-

大口徑調節閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數
1、公稱通徑、額定流呈系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性》
3、閥作用形式（氣-關式或氣-開式）
4、流呈特性
5、閥前、閥后壓力
6、閥體、闊芯材料
7、輸入信號
8、是否帶附件，說明附件型號，以便我們的為您正確選型。

二、特殊要求
1、特殊檢驗
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口、配管；
5、真空條件下使用；
6、指定涂層顏色
7、特殊介質（氣氣、氯氣、氮?dú)猓?br/>8、使用不銹鋼連接件；

三、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購
四、當使用的場合非常重要或管路比較復雜時，請您盡繭提供設計圖紙和詳細參數，由我們的廠家為您審核把關。
